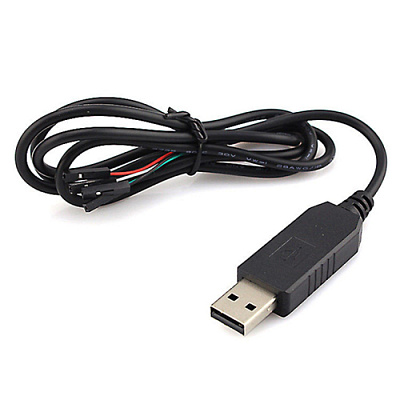

Конвертер PL2303HX USB-TTL з кабелем
Конвертер PL2303HX USB-TTL з кабелем
(Код: 15079)
80.23 грн.від 1 шт
77.02 грн.від 5 шт
72.74 грн.від 10 шт
Є на складі
На складі 65 шт
До кошика
- доставка по Україні Новою поштою
- при замовленні на суму від 50 грн - самовивіз із м. Одеса
- готівка - при самовивезенні з нашого магазину
- безготівковий розрахунок (Рахунок ФОП без ПДВ)
- післяплата (Мінімальна сума замовлення 300 грн)
- платіж на IBAN ФОП (ПриватБанк)
Конвертер USB-UART (COM RS232) на базі PL2303HX USB-TTL з кабелем 1 метр (USB-TTL-PL2303HX-CAB)
Плата перетворювача інтерфейсу USB-UART на базі мікросхеми PL-2303HX, яка емулює інтерфейс UART (RS-232 або як ще називають послідовний інтерфейс).
Підключаючи перетворювач USB-TTL-PL2303HX до USB порту комп'ютера, віртуально створюється COM порт, через який можна прошивати мікроконтролери, роутери та інші пристрої.
Чотирьохжильний кабель завдовжки 1 метр значно спрощує використання перетворювача. За замовчуванням, на живлення виведено 5В, але розбірний корпус дозволяє за необхідності розібрати та змінити необхідну напругу.
Застосування конвертера USB-TTL-PL2303HX-CAB:
- Прошивка контролера Arduino Pro Mini (Ардуїно), у якого немає власного USB порту
- Для роботи з різними налагоджувальними платами на основі STM8/STM32/LPC/AVR/PIC та ін.
- Прошивка мікроконтролерів NXP, STM, NEC, Renesa
- Для обміну інформацією між мікроконтролерними пристроями та комп'ютером за UART/RS-232/RS-485 інтерфейсами
- Для налагодження цільових пристроїв та створення USB програматорів
- Відновлення жорстких дисків
- Підключення сервісного порту Amino 110
- Зміна прошивки мобільних телефонів, XBOX360, DVB ресиверів, DVD приводів
- Оновлення (відновлення) прошивки роутерів через serial-port
- Оновлення прошивки супутникових та інших тюнерів, GPS-навігаторів, Wi-Fi роутерів.
- Для регулювання та діагностики газобалонного обладнання (ГБО)
- Зміна прошивки металошукача Кощій 20
Характеристики
Мікросхема: PL2303HX
Призначення: конвертер сигналів USB у сигнали TTL
Напруга живлення: 5В (від USB порту комп'ютера)
Підтримка рівнів сигналів TTL: 3.3 та 5В
Інтерфейс підключення до комп'ютера: USB 2.0 Type-A
Запобіжник, що самовідновлюється, на 500мА
Сумісність: Windows 7/8/Vista/XP/2000/ME/98
Робоча температура: від -40°C до +85°C
Довжина дроту: близько 1 метра
Підключення конвертера:
Для підключення пристрою до комп'ютера використовується стандартний інтерфейс USB.
Для підключення програмованих пристроїв використовується 4 з'єднувальні дроти з контактами типу «мама» на кінці, під штирьові контакти з відстанню між контактами 2,54 мм.

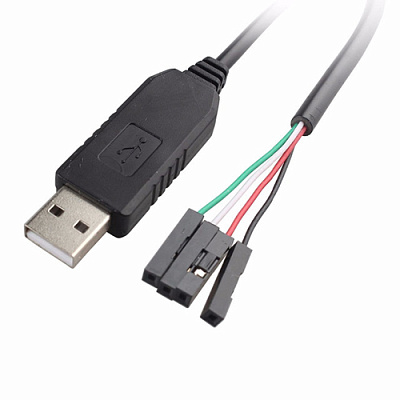

Виводи конвертера:
Червоний провід – «VCC» (+ 5 В)
Чорний провід - "GND" -> мінус живлення
Зелений провід - "TXD" -> передача даних
Білий провід - "RXD" -> прийом даних
Живлення конвертера:
Живлення конвертера здійснюється від USB порту комп'ютера напругою 5В.
Застосування конвертера:
Конвертер USB-TTL-PL2303HX-CAB використовується для програмування мікросхем та мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування – прошивка різних пристроїв на мікроконтролерах.
Плата перетворювача інтерфейсу USB-UART на базі мікросхеми PL-2303HX, яка емулює інтерфейс UART (RS-232 або як ще називають послідовний інтерфейс).
Підключаючи перетворювач USB-TTL-PL2303HX до USB порту комп'ютера, віртуально створюється COM порт, через який можна прошивати мікроконтролери, роутери та інші пристрої.
Чотирьохжильний кабель завдовжки 1 метр значно спрощує використання перетворювача. За замовчуванням, на живлення виведено 5В, але розбірний корпус дозволяє за необхідності розібрати та змінити необхідну напругу.
Застосування конвертера USB-TTL-PL2303HX-CAB:
- Прошивка контролера Arduino Pro Mini (Ардуїно), у якого немає власного USB порту
- Для роботи з різними налагоджувальними платами на основі STM8/STM32/LPC/AVR/PIC та ін.
- Прошивка мікроконтролерів NXP, STM, NEC, Renesa
- Для обміну інформацією між мікроконтролерними пристроями та комп'ютером за UART/RS-232/RS-485 інтерфейсами
- Для налагодження цільових пристроїв та створення USB програматорів
- Відновлення жорстких дисків
- Підключення сервісного порту Amino 110
- Зміна прошивки мобільних телефонів, XBOX360, DVB ресиверів, DVD приводів
- Оновлення (відновлення) прошивки роутерів через serial-port
- Оновлення прошивки супутникових та інших тюнерів, GPS-навігаторів, Wi-Fi роутерів.
- Для регулювання та діагностики газобалонного обладнання (ГБО)
- Зміна прошивки металошукача Кощій 20
Характеристики
Мікросхема: PL2303HX
Призначення: конвертер сигналів USB у сигнали TTL
Напруга живлення: 5В (від USB порту комп'ютера)
Підтримка рівнів сигналів TTL: 3.3 та 5В
Інтерфейс підключення до комп'ютера: USB 2.0 Type-A
Запобіжник, що самовідновлюється, на 500мА
Сумісність: Windows 7/8/Vista/XP/2000/ME/98
Робоча температура: від -40°C до +85°C
Довжина дроту: близько 1 метра
Підключення конвертера:
Для підключення пристрою до комп'ютера використовується стандартний інтерфейс USB.
Для підключення програмованих пристроїв використовується 4 з'єднувальні дроти з контактами типу «мама» на кінці, під штирьові контакти з відстанню між контактами 2,54 мм.
Виводи конвертера:
Червоний провід – «VCC» (+ 5 В)
Чорний провід - "GND" -> мінус живлення
Зелений провід - "TXD" -> передача даних
Білий провід - "RXD" -> прийом даних
Живлення конвертера:
Живлення конвертера здійснюється від USB порту комп'ютера напругою 5В.
Застосування конвертера:
Конвертер USB-TTL-PL2303HX-CAB використовується для програмування мікросхем та мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування – прошивка різних пристроїв на мікроконтролерах.
