PL2303HX USB-TTL
PL2303HX USB-TTL
(Код: 15079)
75 грн.от 1 шт
72 грн.от 5 шт
68 грн.от 10 шт
Есть на складе
На складе 39 шт
- доставка по Украине Новой почтой
- при заказе на сумму менее 50 грн - самовывоз из г. Одесса
- наличный расчет - при самовывозе из нашего магазина
- безналичный расчет
- наложенный платеж
- оплата на карту

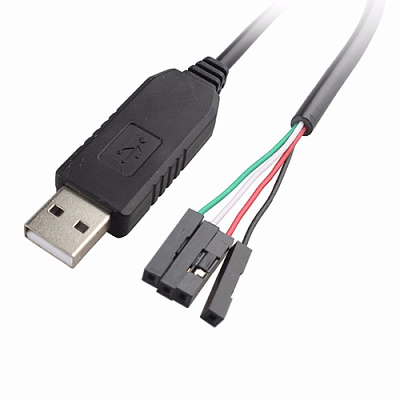

Конвертер USB-UART (COM RS232) на базе PL2303HX USB-TTL с кабелем 1 метр (USB-TTL-PL2303HX-CAB)
Плата преобразователя интерфейса USB-UART на базе микросхемы PL-2303HX, которая эмулирует интерфейс UART (RS-232 или как еще называют последовательный интерфейс).
Подключая преобразователь USB-TTL-PL2303HX в USB порт компьютера, виртуально создается COM порт, через который можно прошивать микроконтроллеры, роутеры и другие устройства.
Четырехжильный кабель длиной в 1 метр значительно упрощает использование преобразователя. По умолчанию, на питание выведено 5В, но разборный корпус позволяет при необходимости разобрать и изменить на необходимое напряжение.
Применение конвертера USB-TTL-PL2303HX-CAB:
- Прошивка контроллера Arduino Pro Mini (Ардуино), у которого нет собственного USB порта
- Для работы с различными отладочными платами на основе STM8/STM32/LPC/AVR/PIC и др.
- Прошивка микроконтроллеров NXP, STM, NEC, Renesa
- Для обмена информацией между микроконтроллерными устройствами и компьютером по UART/RS-232/RS-485 интерфейсам
- Для отладки целевых устройств и создания USB программаторов
- Восстановление жестких дисков
- Подключение сервисного порта Amino 110
- Смена прошивки мобильных телефонов, XBOX360, DVB ресиверов, DVD приводов
- Обновление (восстановление) прошивки роутеров через serial-port
- Обновления прошивки спутниковых и других тюнеров, GPS-навигаторов, Wi-Fi роутеров
- Для регулировки и диагностики газобалонного оборудования (ГБО)
- Смена прошивки металлоискателя Кощей 20
Характеристики
Микросхема: PL2303HX
Назначение: конвертер сигналов USB в сигналы TTL
Напряжение питания: 5В (от USB порта компьютера)
Поддержка уровней сигналов TTL: 3.3 и 5В
Интерфейс подключения к компьютеру: USB 2.0 Type-A
Самовосстанавливающийся предохранитель на 500мА
Совместимость: Windows 7/8/Vista/XP/2000/ME/98
Рабочая температура: от -40°C до +85°C
Длина провода: около 1 метра
Подключение конвертера:
Для подключения устройства к компьютеру используется стандартный USB интерфейс.
Для подключения программируемых устройств используется 4 соединительных провода с контактами типа «мама» на конце, под штыревые контакты с расстоянием между контактами 2,54 мм.
Выводов конвертера:
Красный провод - «VCC» (+ 5 В)
Черный провод - «GND» –> минус питания
Зеленый провод - «TXD» –> передача данных
Белый провод - «RXD» –> прием данных
Питание конвертера:
Питание конвертера осуществляется от USB порта компьютера напряжением в 5В.
Применение конвертера:
Конвертера USB-TTL-PL2303HX-CAB используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Практическое применение - прошивка различных устройств на микроконтроллерах.
