Wi-Fi модуль NodeMCU V2 ESP8266 (CP2102) + Motor Shield L293
Wi-Fi модуль NodeMCU V2 ESP8266 (CP2102) + Motor Shield L293
(Код: 17084)
278.14 грн.від 1 шт
269.58 грн.від 3 шт
256.74 грн.від 5 шт
Є на складі
На складі 16 шт
До кошика
- доставка по Україні Новою поштою
- при замовленні на суму від 50 грн - самовивіз із м. Одеса
- готівка - при самовивезенні з нашого магазину
- безготівковий розрахунок (Рахунок ФОП без ПДВ)
- післяплата (Мінімальна сума замовлення 300 грн)
- платіж на IBAN ФОП (ПриватБанк)
Опис:

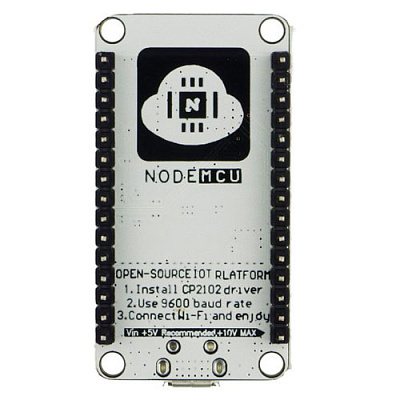

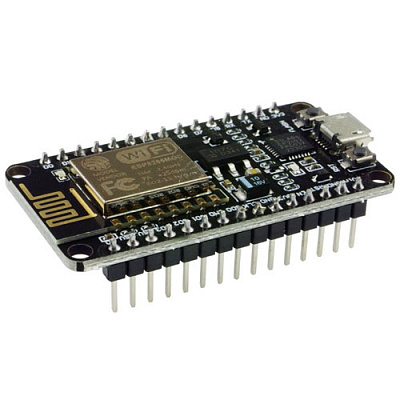

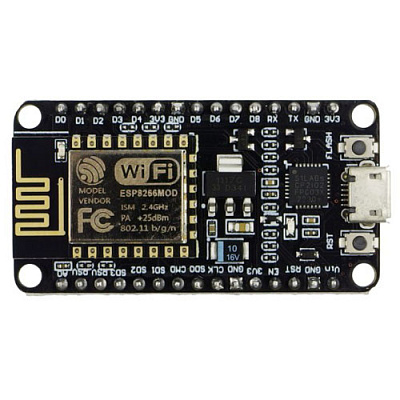

NodeMCU є платою розробника на базі чіпа ESP8266, який являє собою UART-WiFi модуль з ультра низьким споживанням. Сам чіп проектувався для пристроїв зі світу інтернет речей, а ця плата дозволяє спростити розробку, т.к. на ній вже реалізовано підключення по USB, регулятор живлення та всі виводи чіпа розведені на гребінки зі стандартним кроком 2.54 мм, що дозволяє вставити його в макетну плату та створити прототип навіть не включаючи паяльник. Крім цього плата поставляється з прошивкою NodeMCU, що дозволяє програмувати її за допомогою мови Lua або Arduino IDE.
Характеристики:
- Wi-Fi стандарту 802.11 b / g / n
- підтримка STA / AP / STA + AP режимів
- вбудований стек протоколів TCP / IP з підтримкою множинних клієнтських підключень (до 5)
- D0 - D8, SD1 - SD3: можуть бути використані як GPIO, PWM, IIC та ін.
- струм на виведення: 15 мА
- AD0: 1 виведення АЦП
- живлення: 4.5 - 9 В (10 В максимум), 5В живлення від USB з наданням інтерфейсу налагодження
- споживання: обмін даними: 70 мА (200 мА максимум), очікування: <200 мкА
- швидкість передачі: 110 - 460800 б/сек
- підтримка UART / GPIO інтерфейсів передачі даних
- перепрошивка з хмари або через USB
- відстань між контактними пінами: 23 мм
- розміри плати: 48х26x14 мм
- діапазон робочих температур: -40...+125°C
- маса: 18 г
Опис:

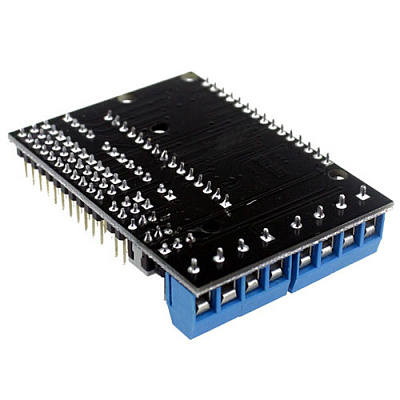

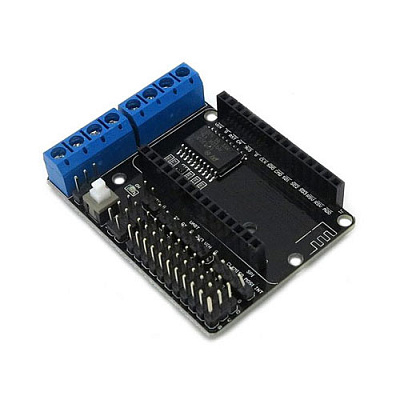

NodeMCU ESP8266 L293DD Motor Shield - це одночасно мотор шилд та плата розширення для WI-Fi модулів NodeMCU V2. Як драйвер для двигунів використовується мікросхема L293DD, що дозволяє керувати двома двигунами постійного струму або одним кроковим. Максимальний довготривалий вихідний струм для кожного каналу - 0.6А, короткочасний - 1.2А.

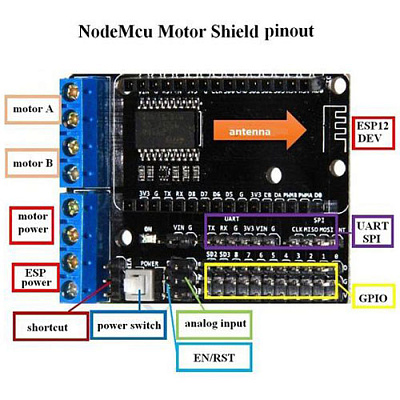

Двигуни підключаються до клемників А+, А-, В+ та В-. Живлення для моторів подається на клеми VM та GND. Живлення для Wi-Fi модуля подається на клеми VIN та GND. При необхідності можна запитати мотори та плату від одного джерела живлення, встановивши перемичку VIN/VM біля кнопки живлення, але в такому випадку напруга живлення не повинна перевищувати 9В.
Мікросхема L293DD підключена до чотирьох пін Wi-Fi модуля: D1, D3 (мотор A), і D2, D4 (мотор B).
Для зручності підключення до плати різних датчиків і модулів всі GPIO виводи модуля NodeMCU розведені на окремі гребінки. Також на окремі роз'єми виведено інтерфейси SPI, UART та вхід АЦП.
Характеристики:
- Мікросхема: L293DD
- Напруга живлення логічної частини: 4.5 - 9 В
- Напруга живлення силової частини: 4.5 - 36 В
- Максимальний струм навантаження крокового двигуна: 1.2 А
- Розміри: 43 x 58 х 12 мм
