Wi-Fi модуль NodeMCU V2 ESP8266 (CP2102) + Motor Shield L293
Wi-Fi модуль NodeMCU V2 ESP8266 (CP2102) + Motor Shield L293
(Код: 17084)
278.14 грн.от 1 шт
269.58 грн.от 3 шт
256.74 грн.от 5 шт
Есть на складе
На складе 16 шт
В корзину
- доставка по Украине Новой почтой
- при заказе на сумму от 50 грн - самовывоз из г. Одесса
- наличный расчет - при самовывозе из нашего магазина
- безналичный расчет (Счет ФЛП без НДС)
- наложенный платеж (Минимальная сумма заказа 300 грн)
- платеж на IBAN ФЛП (ПриватБанк)
Описание:

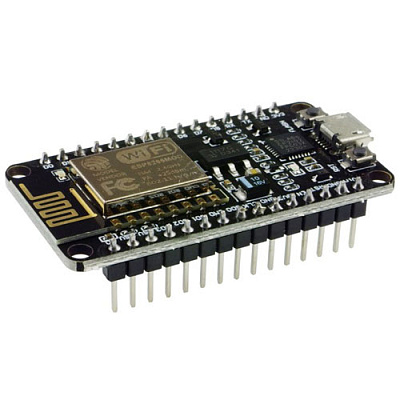

NodeMCU представляет собой плату разработчика на базе чипа ESP8266, который представляет собой UART-WiFi модуль с ультра низким потреблением. Сам чип проектировался для устройств из мира интернет вещей, а данная плата позволяет упростить разработку, т.к. на ней уже реализовано подключение по USB, регулятор питания и все выводы чипа разведены на гребенки со стандартным шагом 2.54 мм, что позволяет вставить его в макетную плату и создать прототип даже не включая паяльник. Кроме этого плата поставляется с прошивкой NodeMCU, что позволяет программировать ее с помощью языка Lua или с помощью Arduino IDE.
Характеристики:
- Wi-Fi стандарта 802.11 b / g / n
- поддержка STA / AP / STA + AP режимов
- встроенный стек протоколов TCP / IP с поддержкой множественных клиентских подключений (до 5)
- D0 - D8, SD1 - SD3: могут быть использованы как GPIO, PWM, IIC, и пр.
- ток на выводе: 15 мА
- AD0: 1 вывода АЦП
- питание: 4.5 - 9 В (10 В максимум), 5В питание от USB с предоставлением отладочного интерфейса
- потребление: обмен данными: 70 мА (200 мА максимум), ожидание: < 200 мкА
- скорость передачи: 110 - 460800 б/сек
- поддержка UART / GPIO интерфейсов передачи данных
- перепрошивка из облака или через USB
- расстояние между контактными пинами: 23 мм
- размеры платы: 48х26x14 мм
- диапазон рабочих температур: -40...+125°C
- масса: 18 г
Описание:

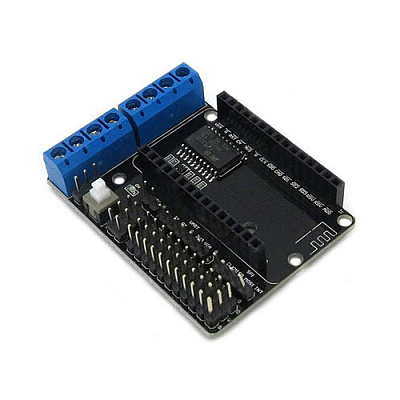

NodeMCU ESP8266 L293DD Motor Shield - это одновременно мотор шилд и плата расширения для WI-Fi модулей NodeMCU V2. В качестве драйвера для двигателей используется микросхема L293DD, позволяющая управлять двумя двигателями постоянного тока или же одним шаговым. Максимальный долговременный выходной ток для каждого канала - 0.6А, кратковременный - 1.2 А.

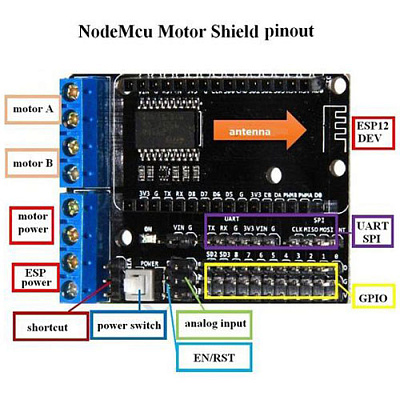

Двигатели подключаются к клемникам А+, А-, В+ и В-. Питание для моторов подается на клеммы VM и GND. Питание для Wi-Fi модуля подается на клеммы VIN и GND. При необходимости можно запитать моторы и плату от одного источника питания, установив перемычку VIN/VM возле кнопки включения питания, но в таком случае напряжение питания не должно превышать 9В.
Микросхема L293DD подключена к четырем пинам Wi-Fi модуля: D1, D3 (мотор A), и D2, D4 (мотор B).
Для удобства подключения к плате различных датчиков и модулей, все GPIO выводы модуля NodeMCU разведены на отдельные гребенки. Также на отдельные разъемы выведены интерфейсы SPI, UART и вход АЦП.
Характеристики:
- Микросхема: L293DD
- Напряжение питания логической части: 4.5 - 9 В
- Напряжение питания силовой части: 4.5 - 36 В
- Максимальный ток нагрузки шагового двигателя: 1.2 А
- Размеры: 43 x 58 х 12 мм
