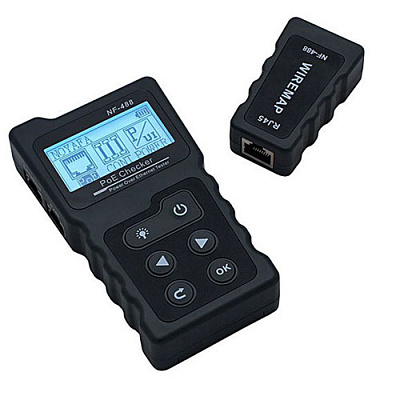

Тестер складається з двох частин: емітера та віддаленого блоку. Еміттером називається сам тестуючий прилад з дисплеєм, кнопками управління та різними роз'ємами. Віддалений блок являє собою невеликий пристрій з одним портом RJ-45, що встановлюється на кабель, що тестується.

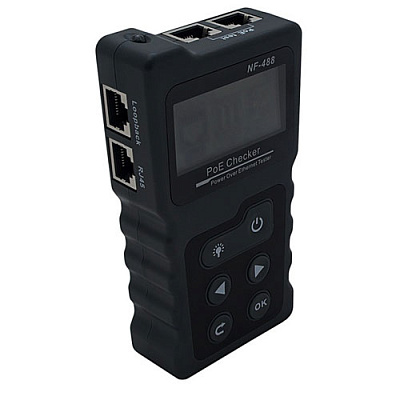

На корпусі емітера розташовані 2 порти RJ-45 для оцінки параметрів PoE-живлення, що видається різними мережевими пристроями (комутаторами, роутерами, PoE-інжекторами). Ці рознімання промарковані словами «PoE test». Два бічні конектори RJ-45, промарковані написами «Loopback» і «RJ45», призначені відповідно для перевірки працездатності (відгуку) мережевого порту та оцінки якості обтиску роз'ємів на кабелі.
Також на корпусі тестера розташовані два стандартних гнізда DC (5,5 x 2,1), підписані словами «DC In» і «DC Out», які використовуються для виміру енергоспоживання IP-камер, точок доступу WiFi та іншого обладнання, яке не підтримує PoE.

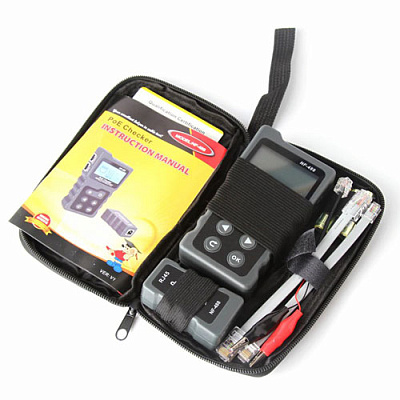

Живлення тестера здійснюється за допомогою трьох батарейок типу ААА. Використання зовнішнього блока живлення або адаптера виробником не передбачено. NF-488 поставляється у зручному чохлі із замком-блискавкою, що дозволяє зберігати та транспортувати тестер разом з іншими інструментами та аксесуарами.
Монохромний РК-екран емітера призначений для відображення поточних показань та результатів тестування. Користувачеві доступне налаштування яскравості та контрастності. За допомогою кнопок керування здійснюється навігація по меню приладу.
Основні функції мережевого кабельного PoE-тестера NF-488:

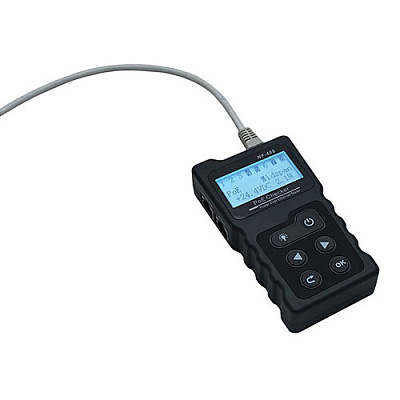

- Визначення типу PoE-живлення, що отримується від комутатора, роутера або PoE- інжектор. При підключенні NF-488 до будь-якого обладнання, що забезпечує живлення PoE, на екрані пристрою з'явиться тип живлення (Passive PoE, PoE 802.3at/af), вольтаж та задіяні пари. Для підключення використовується кручена пара з двома стандартними роз'ємами RJ-45.
- Оцінка енергоспоживання підключеного PoE-пристрою. При установці тестера між живильним та живильним PoE-обладнанням на екрані відобразяться поточні параметри енергоспоживання.

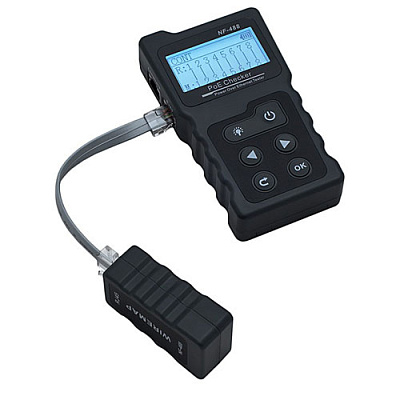

- Перевірка якості Ethernet-кабеля розриву). Для перевірки якості та працездатності кабелів один кінець встановлюється в гніздо RJ45 тестера, другий - в гніздо на віддаленому блоці. За наявності короткого замикання, неправильної розпинки або відсутності передачі сигналу на екрані буде відображено суть дефекту. NF-488 може бути встановлений між блоком живлення будь-якого обладнання (наприклад, IP-камери) та самим обладнанням. У цьому випадку використовуються роз'єми DC In і DC Out на корпусі тестера. На екрані відображаються фактичні параметри енергоспоживання. — перевірка відгуку комутатора на сигнал, що посилається тестером. NF-488 підключається за допомогою стандартного Ethernet-кабелю до світчу, подає сигнал і чекає на відгук. У разі правильної роботи пристрою LED-індикатор на свитку повинен загорітися. У цьому режимі на екрані тестера статично відображається повідомлення "LOOP Testing ...". Мала вага NF-488 забезпечує простоту експлуатації та транспортування. Також NF-488 оснащений вбудованим ліхтариком, який прийде на допомогу системному адміністратору при роботі в темних підсобних приміщеннях.
b>Характеристики:Діапазон вимірюваної напруги PoE 5–60В Діапазон вимірюваної потужності PoE 0–18 Вт Стандарти PoE, що визначаються Стандарт (802.3af /at) / не стандарт Діапазон вимірюваної напруги в режимі дослідження зовнішнього живлення 0–60 В Діапазон вимірюваної сили струму в режимі дослідження зовнішнього живлення 0–3А Діапазон вимірюваної потужності в режимі дослідження зовнішнього живлення 0–180 Вт Тип кабелю, що перевіряється на якість монтажу UTP, STP Максимальна довжина кабелю 600 м Схема підключення пр та перевірки кабелю емітер + віддалений блок
емітер + комутатор/роутерЗахист від вхідної напруги 48В, 5 мА Максимальний робочий струм ≤ 80 мА РК-екран < td> 2,2-дюймовий монохромний з підсвічуваннямРоз'єми на корпусі емітера 2 x RJ-45 (PoE test)
1 x RJ -45 (Loopback)
1 x RJ-45 (RJ45)
1 x DC In

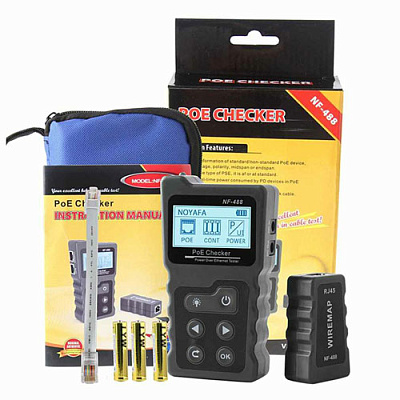

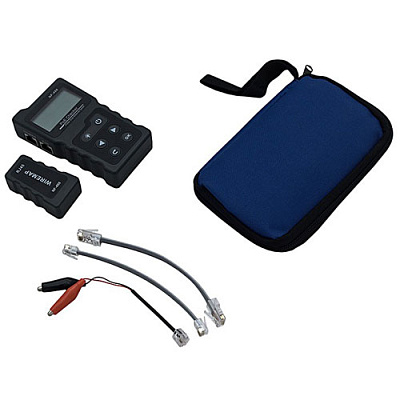

1 x DC OutРоз'єми на віддаленому блоці 1 x RJ-45 Харчування 3 x AAA (ВХОДЯТЬ У КОМПЛЕКТ) Розмір емітера 125 x 70 x 28 мм Вага 163 г Комплектація емітер, віддалений блок, сумка, кабель RJ-45 - RJ-45, кабель RJ-12 - RJ-12, кабель RJ-12 - «крокодили», інструкція з експлуатації, коробка
