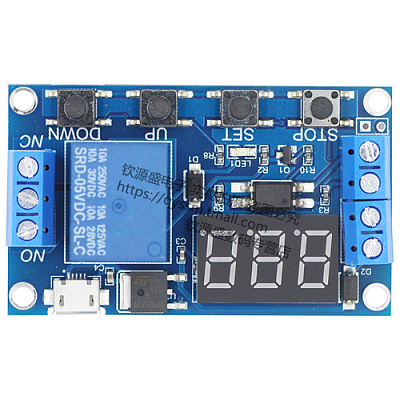

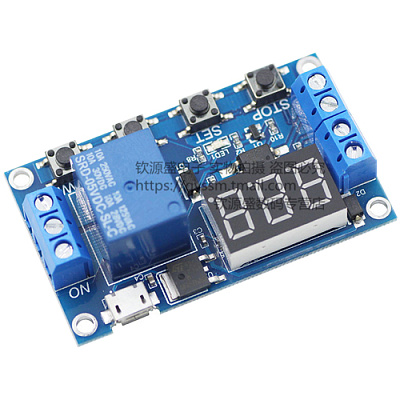

Таймер, реле затримки часу, модуль JZ-801 (XY-J02).
Реле часу, що налаштовується, підійде для періодичного включення вентиляції, опалення, освітлення, насосів води та інших пристроїв.
Має LED індикатор відображення поточного звіту часу, режиму роботи та налаштування .
Технічні характеристики:

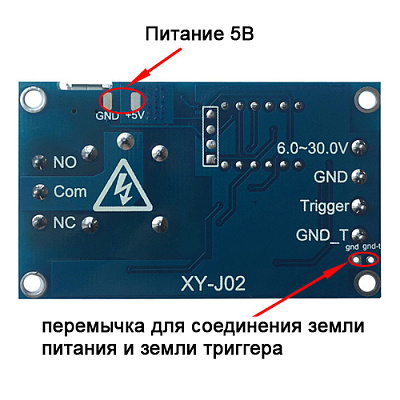

Широкий діапазон живлення 6 - 30В, можливість підключення через MicroUSB 5В. в замкнутому стані: 50 мА
Можливість управління навантаженням 30В 5A DC та 220В 5A AC
Робоча температура: від -40С до 85С
Тонка настройка часу роботи реле та часу простою
Тимчасовий інтервал: 0.1сек -999мин
Можливість циклічного повторення включення та вимкнення реле
Кількість спрацювань циклу: 1-999 та режим нескінченного повтору
Можливість запуску таймера зовнішнім сигналом через вхід Trigger Напруга спрацювання тригера: 3-24В
Довжина пристрою: 63 мм
Ширина пристрою: 38 мм
Висота пристрою: 2 0 мм
Інструкція програмування реле:
Реле має кілька режимів, реле може працювати тільки в одному з режимів, щоб змінити режим, необхідно затиснути кнопку SET на 1 секунду і відпустити,
тепер використовуючи кнопки UP(верх) і DOWN(низ) ми вибираємо необхідний режим і підтверджуємо вибір коротким натисканням кнопки SET.
Список режимів та їх призначення описані нижче:
P1.1 - У даному режимі реле за замовчуванням розімкнене, при подачі логічної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається і починається відлік часу встановлений у параметрі OP, після закінчення відліку - реле вимикається.
>
P1.2 - В даному режимі так само реле за замовчуванням вимкнено, при подачі сигналу на порт Trigger реле замикається і починається відлік вказаний у параметрі OP, після закінчення відліку, реле відключається як і в режимі P1.1, але до того як час спливає ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.
P 1.3 - У цьому режимі за замовчуванням реле вимкнено, після подачі живлення на Trigger включається реле і починається відлік часу вказаний у параметрі OP. Після відліку часу реле вимкнеться і в попередньому режимі, але ми також можемо перервати таймер і розімкнути реле раніше часу, якщо повторно подамо сигнал на порт Trigger. відпрацьовує один раз і чекає на наступну подачу логічної одиниці. При подачі логічної одиниці реле часу спочатку чекає виставлений час для розімкнутого стану CL, і після закінчення цього часу замикає реле і чекає час виставлений для замкнутого стану OP. Після чого знову розмикає реле і чекає наступної подачі сигналу на Trigger, налаштування кількості повторень тут недоступне. відразу в замкнутий стан, а не розімкнений, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацювання реле по сигналу на Trigger реле почне роботу і не завершивши всі цикли ми подамо повторно сигнал на порт Trigger, то цей сигнал зупинить роботу режиму реле відключиться і відлік циклів завершиться. відразу після подачі живлення на реле, при цьому реле відразу переходить у замкнутий режим, відраховує час вказаний для замкнутого режиму OP, після цього реле розмикається і починається відлік часу вказаного для розімкнутого режиму CL, все це повторюється вказана в параметрі LOP кількість разів, якщо вказана нескінченність (---), то реле буде повторювати ці дії нескінченно. P4 - в цьому режимі реле за замовчуванням відключено, при подачі сигналу на Trigger відразу ж замикається реле. Реле буде замкнуто доти, поки на Trigger подаватиметься сигнал, як тільки подача сигналу на Trigger припиняється, реле відключається не відразу, спрацьовує таймер виставлений в OP, як тільки відлік закінчується - реле відключається. Відразу після підключення. живлення до реле на дисплеї відображається поточний режим роботи.
Тепер після того, як ми вибрали кнопкою SET потрібний режим, вас автоматично переключить на налаштування часу спрацьовування реле. функції:
OP - Час знаходження реле в замкнутому стані
CL - Час знаходження реле в розімкнутому стані
LOP - Кількість повторень (циклів) включення/вимкнення реле
Щоб встановити значення кожного з функцій потрібно вибрати одну з них натисканням кнопки SET після чого вона висвітиться, блимне 3 рази, і потім вже можна задавати її значення. Якщо Вам потрібна інша функція, то просто ще раз натисніть на кнопку SET, тобто кнопка SET зараз гортає 3 цих функції. Після того як ми вибрали потрібну функцію, у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію за інструкцією нижче:
Функція OP (замкнутий стан):
Потрібна для того, щоб задати час на протязі якого наше реле буде замкнуте. Зараз у нас на дисплеї відображається три цифри, це час роботи нашого реле, якщо ми натискатимемо кнопки UP і DOWN, то можемо його змінювати у більшу або меншу сторону.
Як ви могли помітити те окрім цифр у нас ще відображається точка розрядності.
Якщо ця точка знаходиться тільки після третьої цифри, то ми встановлюємо час у секундах.
< Якщо точка стоїть після другої цифри, то ми встановлюємо час в 0.1 секундах (десяті частки мілісекунд) Якщо ж у нас стоїть 3 точки, то ми встановлюємо час у хвилинах. Для того щоб змінювати положення точок, необхідно швидко натискати на кнопку STOP. Після завдання необхідного часу переходимо в налаштування наступної функції коротким натисканням кнопки SET, або зберігаємо налаштування режиму довгим натисканням кнопки SET. . Тільки тут ми встановлюємо час протягом якого наше реле буде в розімкнутому стані. Так само на дисплеї у нас відображається 3 цифри, які в залежності від розташування точки може означати секунди, 0.1 секунди і хвилини. Так само кнопкою STOP ми змінюємо розташування точки.
Функція LOP (кількість повторень): Ну і нарешті остання функція відповідає за кількість повторень циклів розімкнутого і замкнутого стану реле. Тут ми можемо тільки вказати число повторень від 1 до 999 за допомогою кнопок UP і DOWN, якщо хочемо, щоб цикли повторювалися нескінченно, то необхідно встановити значення менше 1, тоді на дисплеї відобразиться --- (3 тире)
того як ви налаштували час розімкнутого і замкнутого стану реле і кількість повторень, можна зберегти налаштування тривалим натисканням (2-3 сек) кнопки SET, після відпускання кнопки SET на дисплеї 3 рази блимне обраний вами режим.
> Залишилося тільки запустити роботу реле натисканням кнопки STOP, при цьому на екрані з'явиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, при цьому на дисплеї з'явиться напис OFF.
