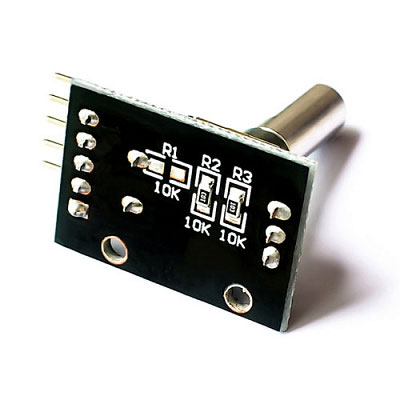

Модуль Енкодер HW-040
Модуль Енкодер HW-040
(Код: 16713)
48.14 грн.від 1 шт
44.71 грн.від 5 шт
41.72 грн.від 10 шт
Ні
На складі 0 шт
До кошика
- доставка по Україні Новою поштою
- при замовленні на суму від 50 грн - самовивіз із м. Одеса
- готівка - при самовивезенні з нашого магазину
- безготівковий розрахунок (Рахунок ФОП без ПДВ)
- післяплата (Мінімальна сума замовлення 300 грн)
- платіж на IBAN ФОП (ПриватБанк)
Модуль енкодера для ARDUINO
Модуль складається з датчика кута повороту (енкодер) та допоміжних електричних компонентів для стабільної роботи датчика. Енкодер - механічний датчик, який повідомляє про кут повороту, швидкість обертання та напрямок осі різних пристроїв. Цей модуль може використовуватись для керування сервоприводами або кроковими двигунами. Наприклад, у тестері GM328A енкодер використовується для керування приладом, а саме для переміщення по пунктах меню.
Модуль має 20 фіксованих позицій на оборот. Ці позиції являють собою невелике клацання при повороті осі енкодера. У датчика кута повороту є 3 виводи, що позначаються (A, B, C). Принцип роботи енкодера полягає у зміні положень перемикачів. Один перемикач відповідає за з'єднання висновків A та B, а другий за контакти B та C. Кожна зміна положення осі датчика змінює стан перемикачів. Крім того, енкодер має кнопку, яка спрацьовує при натисканні на вал. Кнопка може використовуватися для вибору пунктів меню пристрою або зміни чутливості датчика.
Низький рівень TTL на датчику з'являється, при замкнутих контактах, тоді нуль подається на висновки CLK і DT. Високий логічний рівень генерується під час подачі напруги живлення 5В. Виводи CLK і DT передають дані про обертання осі у напрямку або проти годинникової стрілки.

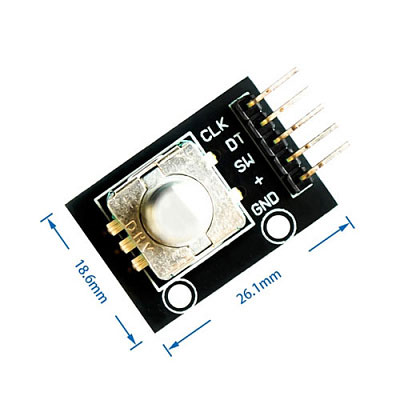

CLK: контакт A енкодера
DT: контакт B енкодера
SW: визначає стан кнопки
VCC (+): напруга живлення
GND: "земля" (контакт C)
Як джерело живлення можна використовувати зовнішнє джерело живлення, платформу Arduino або будь-який інший мікроконтролерний пристрій.
Технічні характеристики модуля:
Робоча напруга: 5 В
Кількість фіксованих позицій: 20
Діаметр осі: 6 мм
Розміри модуля: 31х19х29 мм
Модуль складається з датчика кута повороту (енкодер) та допоміжних електричних компонентів для стабільної роботи датчика. Енкодер - механічний датчик, який повідомляє про кут повороту, швидкість обертання та напрямок осі різних пристроїв. Цей модуль може використовуватись для керування сервоприводами або кроковими двигунами. Наприклад, у тестері GM328A енкодер використовується для керування приладом, а саме для переміщення по пунктах меню.
Модуль має 20 фіксованих позицій на оборот. Ці позиції являють собою невелике клацання при повороті осі енкодера. У датчика кута повороту є 3 виводи, що позначаються (A, B, C). Принцип роботи енкодера полягає у зміні положень перемикачів. Один перемикач відповідає за з'єднання висновків A та B, а другий за контакти B та C. Кожна зміна положення осі датчика змінює стан перемикачів. Крім того, енкодер має кнопку, яка спрацьовує при натисканні на вал. Кнопка може використовуватися для вибору пунктів меню пристрою або зміни чутливості датчика.
Низький рівень TTL на датчику з'являється, при замкнутих контактах, тоді нуль подається на висновки CLK і DT. Високий логічний рівень генерується під час подачі напруги живлення 5В. Виводи CLK і DT передають дані про обертання осі у напрямку або проти годинникової стрілки.
CLK: контакт A енкодера
DT: контакт B енкодера
SW: визначає стан кнопки
VCC (+): напруга живлення
GND: "земля" (контакт C)
Як джерело живлення можна використовувати зовнішнє джерело живлення, платформу Arduino або будь-який інший мікроконтролерний пристрій.
Технічні характеристики модуля:
Робоча напруга: 5 В
Кількість фіксованих позицій: 20
Діаметр осі: 6 мм
Розміри модуля: 31х19х29 мм
