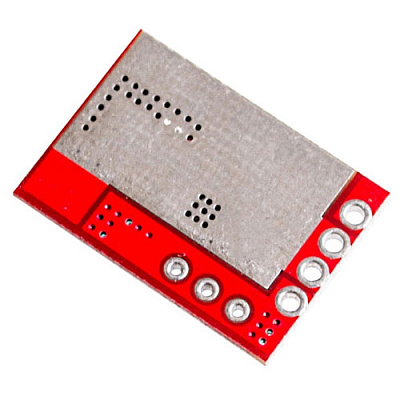

Модуль TP5000 Контроллер заряда
Модуль TP5000 Контроллер заряда
(Код: 17700)
46 грн.от 1 шт
42 грн.от 5 шт
37 грн.от 20 шт
Есть на складе
На складе 12 шт
В корзину
- доставка по Украине Новой почтой
- при заказе на сумму менее 50 грн - самовывоз из г. Одесса
- наличный расчет - при самовывозе из нашего магазина
- безналичный расчет
- наложенный платеж
- оплата на карту
Описание:
Модуль зарядки для одного Li-Ion или LiFePO4 аккумулятора, собран на микросхеме TP5000. Зарядка аккумулятора происходит алгоритму "постоянный ток, постоянное напряжение". Главным преимуществом TP5000 от TP4056, это использования импульсного преобразователя напряжения, это увеличивает КПД зарядного устройства.
Характеристики:
- Напряжение питания DC 4.5-9V, рекомендовано не превышать 7V
- Конечное напряжение заряда: DC 4.2V / 3.6V (по умолчанию 4.2V)
- для установки напряжения 3.6V нужно убрать перемычку “F” на плате.
- Зарядный ток до 2А, по умолчанию 1А

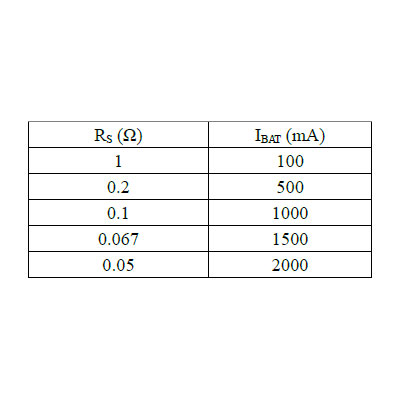

- для изменения зарядного тока нужно изменить значение резисторов подписанных на плате “SANYA”.
- При зарядном токе более 1А требуется установка платы на дополнительный теплоотвод
- Индикация процесса зарядки — горит красный/мигает зеленый светодиод
- Окончание процесса зарядки — горит зеленый светодиод
- Габариты модуля 21.5 x 14.5 x 4.2 мм
Комплект поставки:
Модуль зарядки - 1шт
2х цветный светодиод - 1шт
