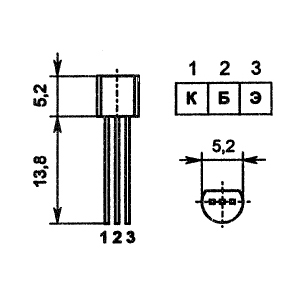

Транзистор PNP KT502E
Транзистор PNP KT502E
(Код: 2060)
1.57 грн.от 1 шт
1.42 грн.от 20 шт
1.38 грн.от 100 шт
Есть на складе
На складе 2 шт
В корзину
- доставка по Украине Новой почтой
- при заказе на сумму менее 50 грн - самовывоз из г. Одесса
- наличный расчет - при самовывозе из нашего магазина
- безналичный расчет
- наложенный платеж
- оплата на карту
Обозначение транзистора КТ502Е на схемах
На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ502Е обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.
Характеристики транзистора КТ502Е
- Структура p-n-p
- Максимально допустимое (импульсное) напряжение коллектор-база 90 В
- Максимально допустимое (импульсное) напряжение коллектор-эмиттер 80 В
- Максимально допустимый постоянный(импульсный) ток коллектора 150(350) мА
- Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.35 Вт
- Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 40-120
- Обратный ток коллектора <=1 мкА
- Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>350 МГц
