WI-FI модуль D1 Mini NodeMCU ESP8266
В корзину
- доставка по Украине Новой почтой
- при заказе на сумму от 50 грн - самовывоз из г. Одесса
- наличный расчет - при самовывозе из нашего магазина
- безналичный расчет (Счет ФЛП без НДС)
- наложенный платеж (Минимальная сумма заказа 300 грн)
- платеж на IBAN ФЛП (ПриватБанк)
WI-FI модуль предназначен для управления различными датчиками и устройствами на расстоянии. Данный модуль можно использовать в охранных системах, бытовых проектах (дистанционное управление освещением, жалюзи), системе «умный дом» и т.д.

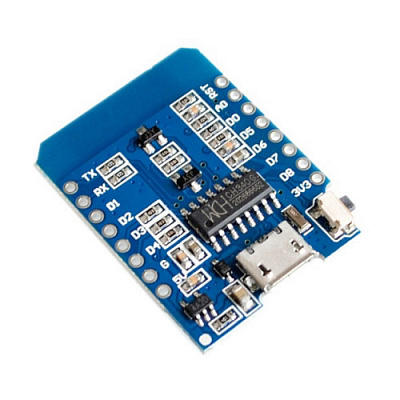

Назначения выводов:
| RST: | сброс системы |
| TX: | передающая линия сигналов (UART) |
| RX: | принимающая линия сигналов (UART) |
| D1 - D8: | цифровые выводы (ввод) |
| A0: | аналоговый вывод |
| G: | «земля» |
| 5V: | напряжение питания 5 В |
| 3.3V: | напряжение питания 3 В |
Питание устройства осуществляется от microUSB порта или внешнего источника питания, который подключается выводам 5V и 3.3V. Диапазон напряжения питания модуля составляет от 3,3 до 5 В. Сигнализирует о подаче питания светодиод, который подключен к шине питания.

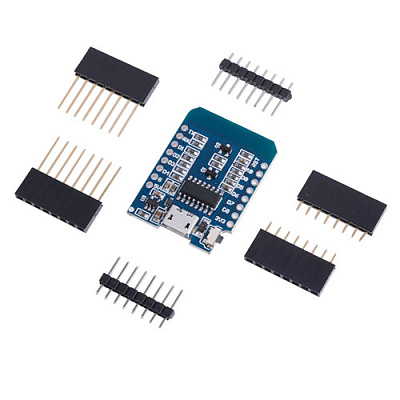

В комплект к WI-FI модулю входят штыревые разъемы, которые подключаются к выводам платы с помощью пайки.
Технические характеристики:
| Микроконтроллер | ESP8266 |
| Рабочее напряжение микроконтроллера | 3,3 В |
| Рабочая частота | 80 / 160 МГц |
| Обьем Flash памяти | 4 Кб |
|
Количество цифровых входов/выходов |
11 |
|
Количество аналоговых входов |
1 |
|
Размеры модуля |
35х25,5x5мм |
|
|
|
