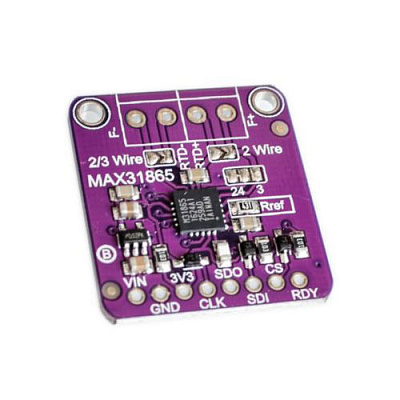

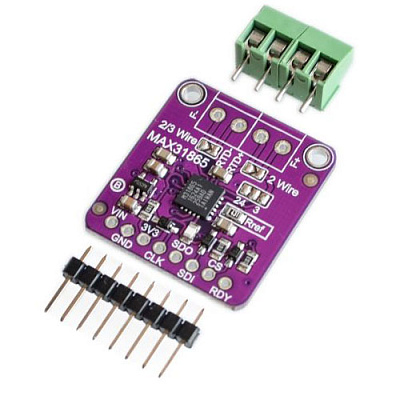

Модуль датчик температуры MAX31865
Модуль датчик температуры MAX31865
(Код: 17810)
270 грн.от 1 шт
264 грн.от 2 шт
255 грн.от 5 шт
Есть на складе
На складе 5 шт
В корзину
- доставка по Украине Новой почтой
- при заказе на сумму менее 50 грн - самовывоз из г. Одесса
- наличный расчет - при самовывозе из нашего магазина
- безналичный расчет
- наложенный платеж
- оплата на карту
MAX31865 SPI Pt100/Pt1000 RTD — преобразователь сопротивления платиновых термосопротивлений в цифровой формат. Подключаются Pt100, Pt1000 с сопротивлением 100 Ом и 1000 Ом соответственно. Передаёт данные микроконтроллеру по шине SPI. Работает с 2-, 3- и 4-проводным подключением термосопротивлений. На плате установлен стабилизатор напряжения питания.
Это простой в использовании преобразователь, который оптимизирован для работы с датчиками температуры с платиновым сопротивлением. Внешний резистор устанавливает чувствительность для RTD, а прецизионный дельта-сигма АЦП осуществляет преобразование соотношения сопротивления RTD к опорному сопротивлению в цифровую форму. Входы обладают защитой от ошибок перенапряжения более ±45В. Программируемое обнаружение RTD, открытого контура кабеля и короткого замыкания. Используется в промышленном оборудовании и измерительных устройствах.
Характеристики:
- Диапазон напряжения питания от 3В до 5В
- Диапазон рабочей температуры от -40°C до 125°C
- Интеграция уменьшает стоимость системы, упрощает процесс и время разработки
- Простое преобразование значений платиновых RTD в цифровые значения, полностью дифференциальные входы VREF
- Обрабатывает RTD (PT100 до PT1000) от 100Ом до 1Ком (при 0°C), максимальное время преобразования 21мс
- Совместимость с 2/3/4-проводными датчиками, совместимый с SPI интерфейс
- Обнаружение ошибок (открытый элемент RTD, превышение напряжения или короткое замыкание элемента)
- Разрешение АЦП 15 бит, разрешение номинальной температуры 0.03125NC (варируется от нелинейности RTD)
- Общая точность всех рабочих состояний, 0.5NC (0.05% от всей шкалы) макс.
Это простой в использовании преобразователь, который оптимизирован для работы с датчиками температуры с платиновым сопротивлением. Внешний резистор устанавливает чувствительность для RTD, а прецизионный дельта-сигма АЦП осуществляет преобразование соотношения сопротивления RTD к опорному сопротивлению в цифровую форму. Входы обладают защитой от ошибок перенапряжения более ±45В. Программируемое обнаружение RTD, открытого контура кабеля и короткого замыкания. Используется в промышленном оборудовании и измерительных устройствах.
Характеристики:
- Диапазон напряжения питания от 3В до 5В
- Диапазон рабочей температуры от -40°C до 125°C
- Интеграция уменьшает стоимость системы, упрощает процесс и время разработки
- Простое преобразование значений платиновых RTD в цифровые значения, полностью дифференциальные входы VREF
- Обрабатывает RTD (PT100 до PT1000) от 100Ом до 1Ком (при 0°C), максимальное время преобразования 21мс
- Совместимость с 2/3/4-проводными датчиками, совместимый с SPI интерфейс
- Обнаружение ошибок (открытый элемент RTD, превышение напряжения или короткое замыкание элемента)
- Разрешение АЦП 15 бит, разрешение номинальной температуры 0.03125NC (варируется от нелинейности RTD)
- Общая точность всех рабочих состояний, 0.5NC (0.05% от всей шкалы) макс.
