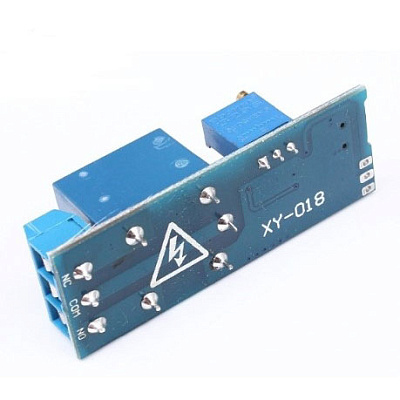

Модуль реле 5-30V с задержкой выключения
В корзину
- доставка по Украине Новой почтой
- при заказе на сумму менее 50 грн - самовывоз из г. Одесса
- наличный расчет - при самовывозе из нашего магазина
- безналичный расчет
- наложенный платеж
- оплата на карту
1-канальный модуль реле 12V с настраиваемой задержкой используется для управления различными приборами с большим входным током. При подаче низкого уровня на вход TRIG или нажатии кнопки, реле срабатывает, отсчитывает время, установленное подстроечным резистором и отключается.
Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к выводам Vcc и Gnd модуля питание 12В. После этого можно приступать к работе. На плате установлен светодиод, который индицирует включение реле.
Управление модулем (временем задержки) осуществляется с помощью потенциометра (построечного многооборотного резистора типа W3296), который находится на плате.
Релейный модуль имеет два интерфейса – для подключения питания и для подключения управляемых приборов к реле:
для подключения релейного модуля к управляющему устройству используется 2 контакта - gnd и trig. Контакты GND и VCC для подключения +12В (5~30В). Кроме того питание можно подать через разъём микро USB.
Для подключения управляемых приборов к реле на плате имеется 3 контакта. Они, как обычно маркированы как NO, COM, NC.
Питание релейного модуля осуществляется от внешнего источника питания напряжением от 5 до 30 вольт (рекомендуемое значение 9-12 вольт).
Характеристики:
рабочий ток реле: 15 – 20мА;
управляющее напряжение реле: 5 В;
реле высокого тока SRD-05VDC-SL-C AC250V 10A, AC125V 10A; DC28V 10A , DC30V 10A;
управляемое время задержки: 0 – 24 сек;
габариты модуля: 54 х 20 х 19 мм
Подключение к выводам GND и TRIG конденсатора емкостью около 2,2 мкф реализует функцию автозапуска. То есть, реле будет срабатывать при подаче питания, выдерживать заданное время и отключаться.
